전기차의 작동 원리 및 구조: 전기차? 내연기관차와 어떻게 다를까?
전기차(EV, Electric Vehicle)는 내연기관 차량과 달리 배터리에서 공급되는 전기에너지를 이용해 모터를 구동하는 친환경 자동차입니다. 전기차는 엔진 대신 전기모터를 사용하며, 변속기가 간소화되어 효율성이 높고 유지보수가 용이합니다. 이번 글에서는 전기차의 기본적인 작동 원리와 주요 부품의 구조를 상세히 살펴보겠습니다.
1. 전기차의 기본 작동 원리
전기차는 내연기관 차량과 다르게 연료를 태우지 않고 배터리에 저장된 전기를 사용하여 차량을 구동합니다. 전기차의 작동 과정은 다음과 같습니다.
- 배터리에서 전기 공급
- 전기차의 핵심은 고전압 리튬이온 배터리입니다.
- 배터리는 DC(직류) 전력을 저장하고 있으며, 이를 모터에서 사용할 수 있도록 변환해야 합니다.
- 인버터를 통한 전력 변환
- 배터리에서 나오는 DC 전류를 AC(교류) 전류로 변환하여 모터를 구동합니다.
- 회생제동(브레이킹) 시 모터가 발전기로 작동하여 DC 전력을 배터리에 다시 저장합니다.
- 전기모터 작동
- AC 전력을 공급받은 전기모터가 회전하며 차량을 구동합니다.
- 일반적으로 전기차에는 영구자석형 동기모터(PMSM) 또는 유도모터(Induction Motor)가 사용됩니다.
- 감속기(트랜스미션)를 통해 동력 전달
- 전기차는 일반적으로 단일 감속 기어를 사용하여 바퀴에 힘을 전달합니다.
- 내연기관차의 복잡한 변속기(트랜스미션)와 달리 간단한 구조를 가집니다.
- 배터리 충전 및 에너지 회수
- 충전소에서 외부 전력을 공급받아 배터리를 충전합니다.
- 제동 시 발생하는 운동 에너지를 전기에너지로 변환하여 배터리에 저장하는 회생제동 기능이 적용됩니다.

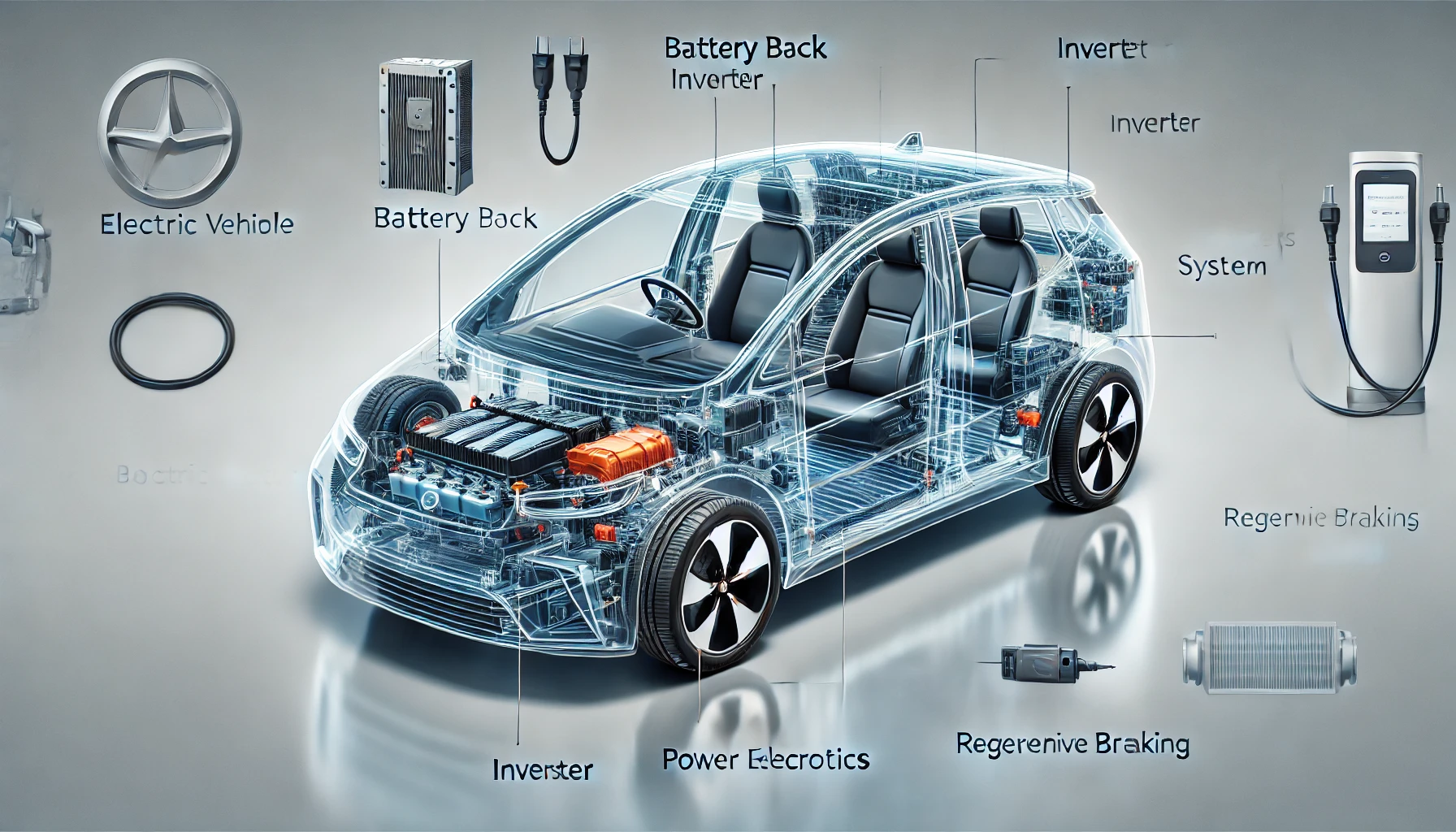

2. 전기차의 주요 부품 및 구조
1. 배터리(Battery Pack)
- 전기차의 연료탱크 역할을 하는 고전압 리튬이온 배터리
- 일반적으로 차량 하부에 배치되어 무게 중심을 낮추고 주행 안정성을 높임
- 배터리 관리 시스템(BMS)을 통해 효율적인 충전 및 방전 제어
2. 전기모터(Electric Motor)
- 내연기관의 엔진 역할을 하며, 전기에너지를 기계적 운동에너지로 변환
- 대표적인 모터 유형:
- 영구자석형 동기모터(PMSM) – 높은 효율과 강력한 출력 제공
- 유도모터(Induction Motor) – 유지보수가 적고 내구성이 뛰어남
3. 인버터(Inverter)
- 배터리에서 저장된 DC 전류를 AC 전류로 변환하여 모터에 공급
- 주행 상황에 따라 모터의 속도와 출력을 조절하는 역할
4. 감속기(Reduction Gear, 트랜스미션)
- 전기차는 일반적으로 단일 감속기(1단 변속기)를 사용
- 엔진을 사용하는 내연기관 차량보다 구조가 간단하여 유지보수가 용이
5. 충전 시스템(Charging System)
- 외부 전원을 이용해 배터리를 충전하는 장치
- 충전 방식:
- 완속 충전(AC 충전) – 가정용 충전기로 약 5~10시간 소요
- 급속 충전(DC 충전) – 고출력 충전기로 30~60분 내 80% 충전 가능
- 초급속 충전(800V 시스템) – 20분 내 80% 충전(현대·기아 E-GMP 플랫폼 적용)
6. 회생제동 시스템(Regenerative Braking System)
- 주행 중 감속 및 브레이크 작동 시 발생하는 운동 에너지를 전기에너지로 변환하여 배터리에 저장
- 배터리 효율성을 높이고 주행거리를 연장하는 역할
7. 열관리 시스템(Thermal Management System)
- 배터리와 모터의 온도를 조절하여 효율성을 높이고 수명을 연장
- 수냉식 또는 공냉식 냉각 시스템 사용
3. 전기차와 내연기관차의 구조 비교
구분전기차 (EV)내연기관차 (ICE)
| 구분 | 전기차(EV) | 내연기관차 (ICE) |
| 동력원 | 배터리 + 전기모터 | 엔진 + 연료탱크 |
| 변속기 | 단일 감속기 | 다단 변속기 |
| 에너지 효율 | 90% 이상 | 30~40% |
| 주요 부품 | 배터리, 모터, 인버터, 감속기 | 엔진, 변속기, 연료탱크, 배기 시스템 |
| 소음 및 진동 | 매우 적음 | 크고 많음 |
| 유지보수 | 상대적으로 적음 | 복잡한 유지보수 필요 |
| 배기가스 | 없음 | CO₂ 배출 |
결론
전기차는 배터리에서 공급된 전력을 인버터를 통해 변환하여 모터를 구동하는 방식으로 작동합니다.
주요 부품으로는 배터리, 전기모터, 인버터, 감속기, 충전 시스템, 회생제동 시스템 등이 있으며, 내연기관 차량과 비교했을 때 구조가 단순하고 에너지 효율이 높습니다.
전기차의 발전과 함께 배터리 기술과 충전 인프라가 개선되면서, 앞으로 더욱 다양한 전기차 모델이 등장할 것으로 기대됩니다.
